上部完井工具

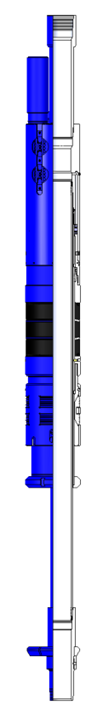

ESP 封隔器

                                  产品简介

ESP 过电缆封隔器坐封、密封、解封可靠；各流道设计与电缆 孔、光缆孔等位置结构的排布合理；增加了相关流道接口以便 适应更多的生产、工作要求；各单项零件结构设计合理使用寿 命长。

产品用途

ESP 型可回收式封隔器是为电潜泵（ESP）方便应用而设计的。 该封隔器利用丝扣和带猪尾线的密封电缆穿越系统或整体式电 缆穿越器连接。另外，附加的可选通孔可以使环空过封隔器泄 压、过封隔器注入液体、或者用作缆线通孔。

产品特点

    采用液压坐封、上提管柱解封的方式, 工艺简单, 施工成功 率高；
    采用双向卡瓦锚定方式, 可使电潜泵管柱在生产过程中承 受较高的压差, 密封可靠；
 具有电缆穿越通道, 与电缆密封总成配套, 既实现电潜泵 电缆的整体无损穿越, 又保证了穿越通道的密封, 使其能 承受较高压差；
    具有排气专用通道, 与排气洗井阀相连,可实现油套环空的 地面安全控制和定时排放套管气；
    具有四条测压通道, 可允许固定式测压管线穿过, 同时实 现对四个目的层的测试；
    采用了特殊锁紧与密封结构, 有效地解决了电潜泵封隔器 胶筒密封的可靠性问题



主要技术参数

尺寸
(in. [mm])		 外径
(in. [mm])		 主通道连接
扣型		 次通道连接
扣型		 工作压力
(psi [kPa])		 工作温度
(DegF. [Deg C])
9.625 [244.5] 8.500 [215.9] 3.5“ EUE 1.9” EUE 3,000 [20,689] 300 [150]
